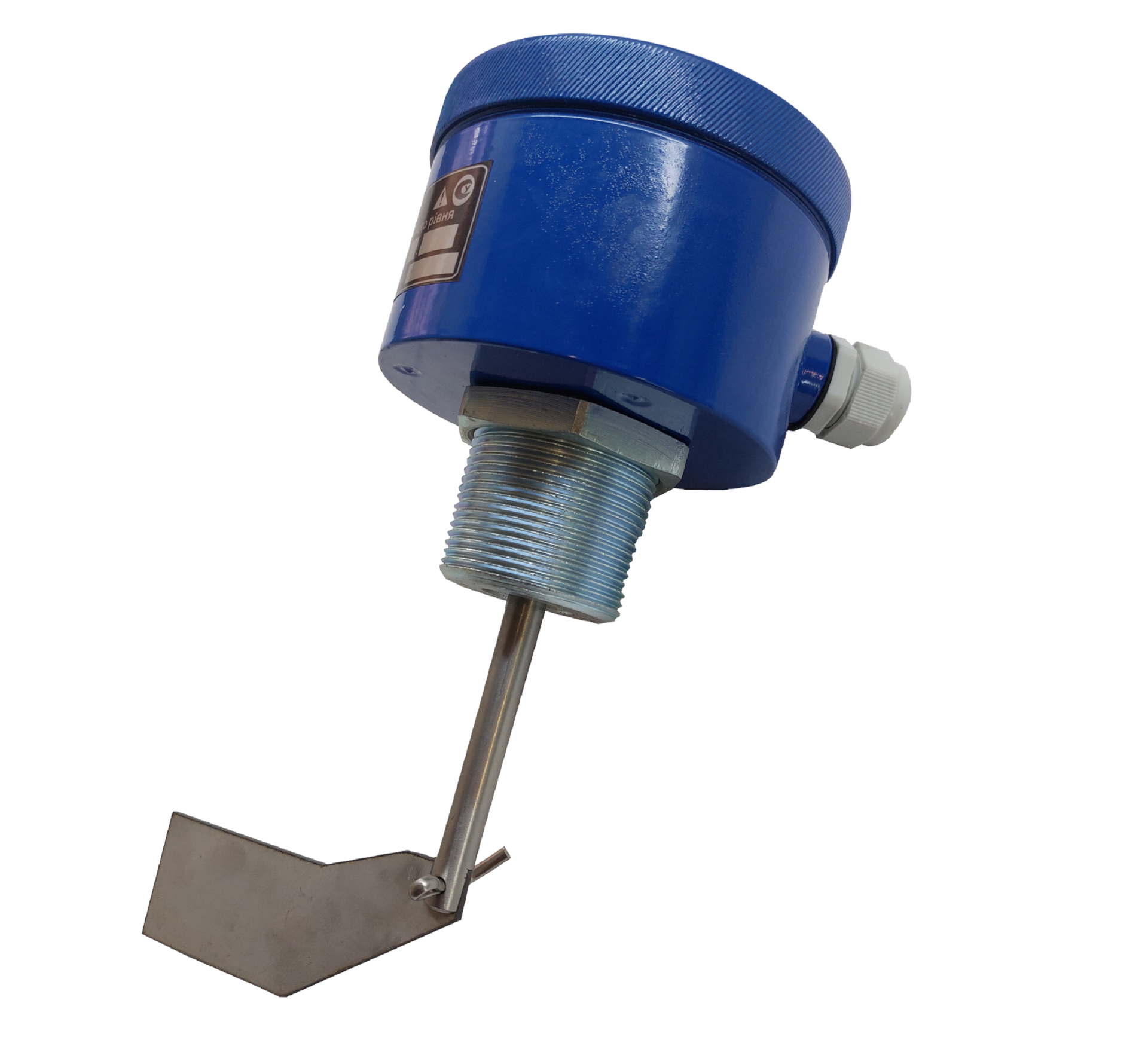

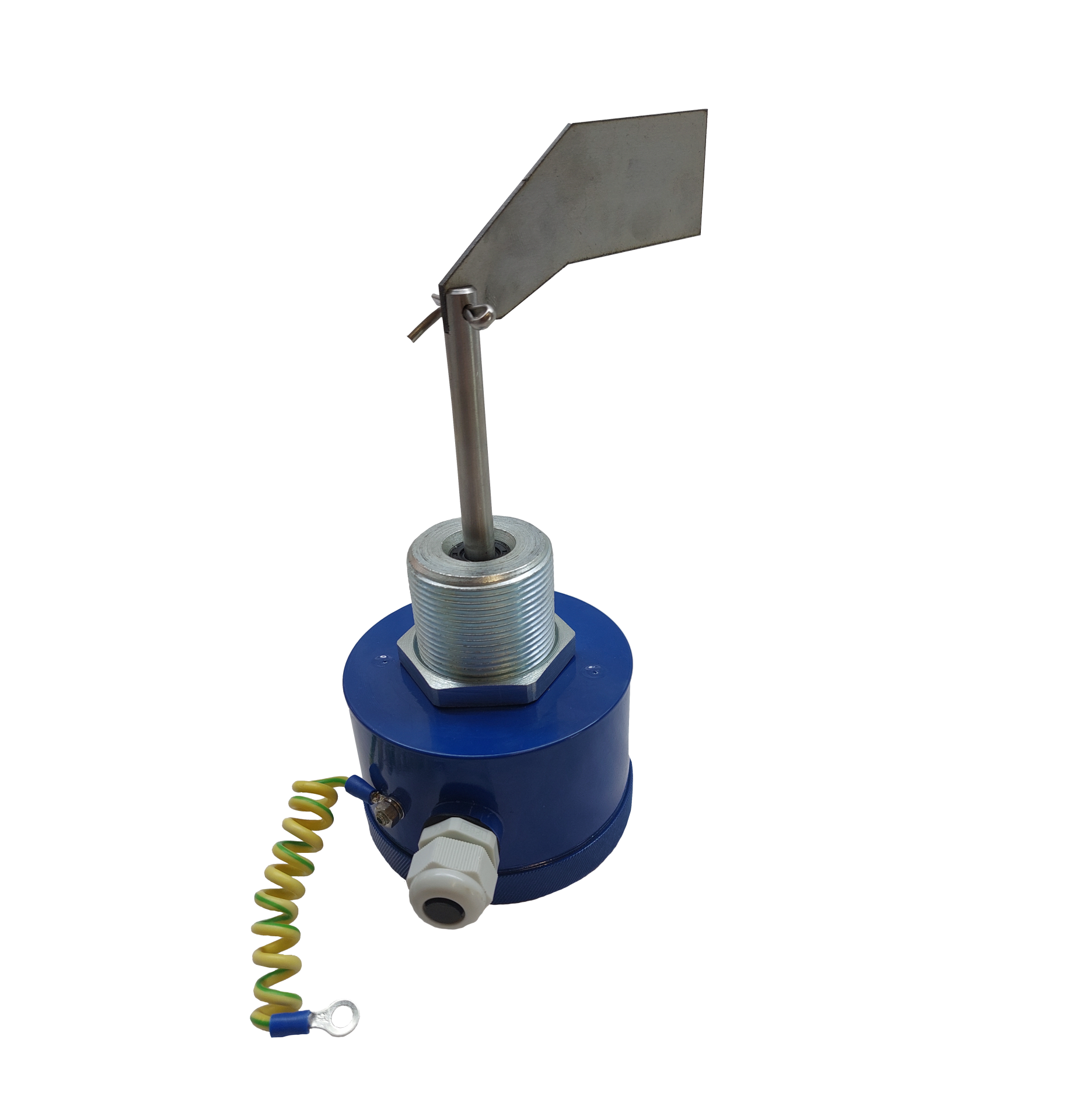

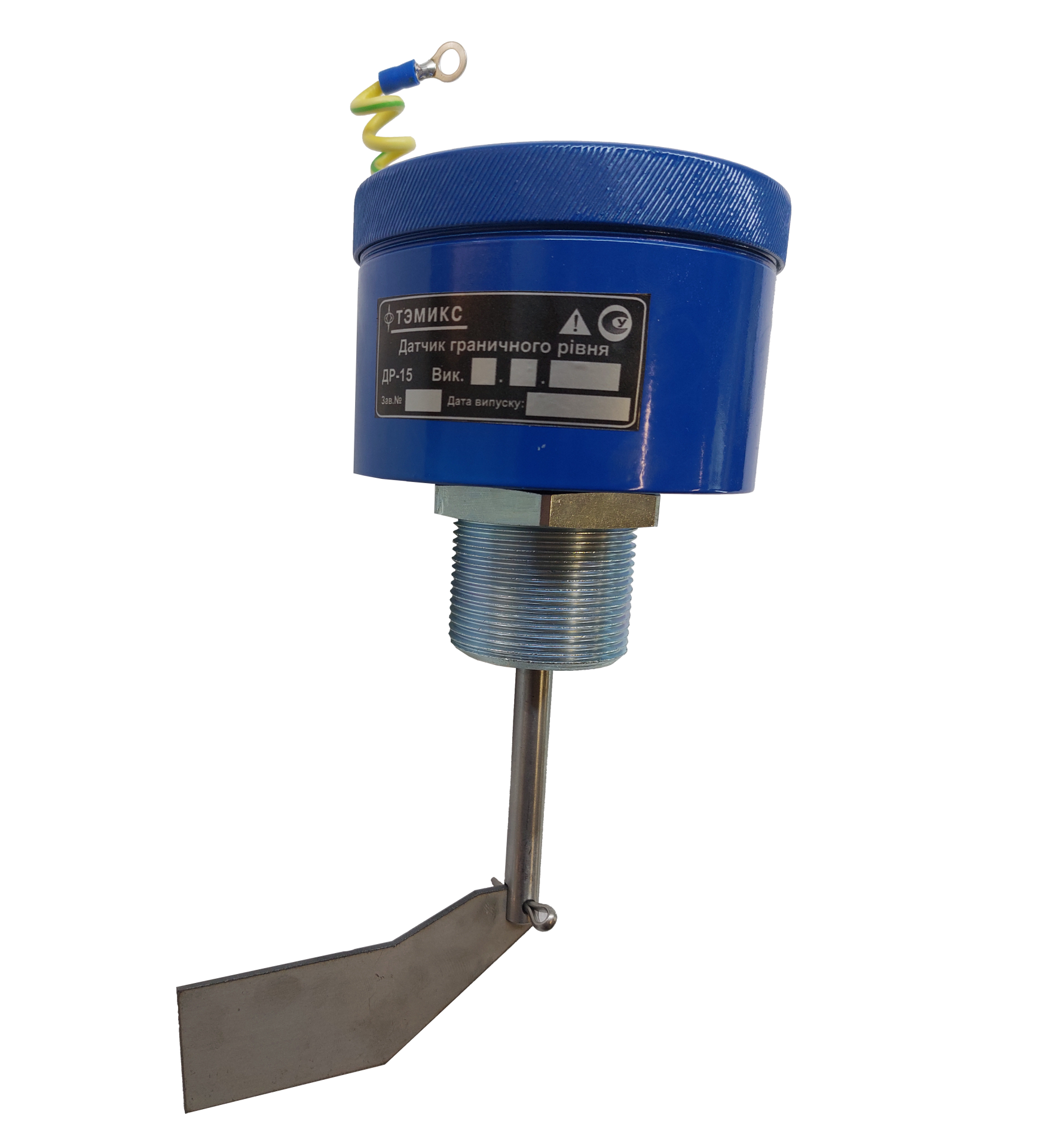

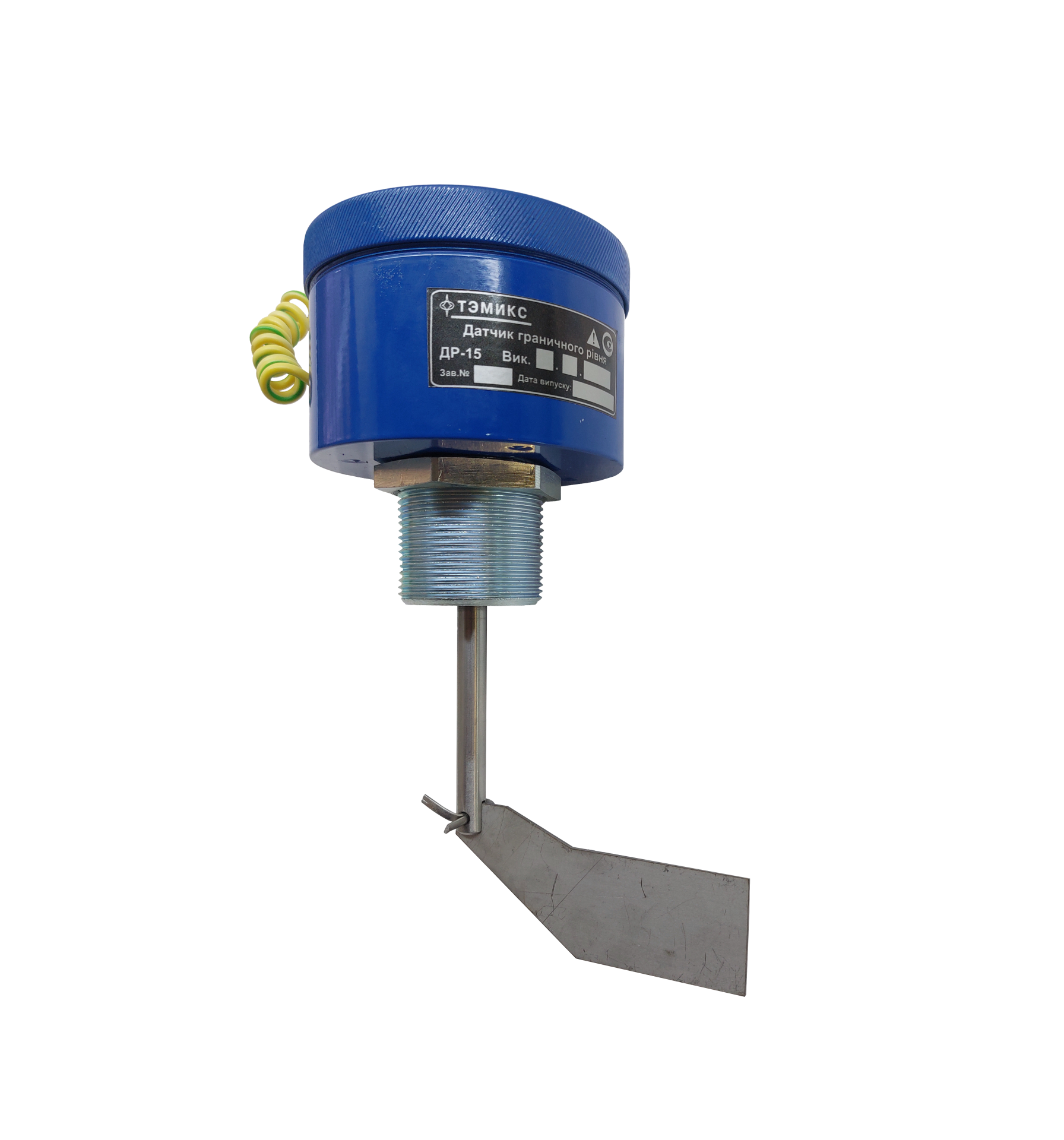

ДАТЧИК (СИГНАЛИЗАТОР) ПРЕДЕЛЬНОГО УРОВНЯ СЫПУЧИХ МАТЕРИАЛОВ РОТАЦИОННОГО ТИПА: ДР-15

Область применения:

Датчик ротационного типа ДР-15 предназначен для контроля предельного уровня сыпучих продуктов, находящихся в емкостях.

Принцип работы:

Двигатель вращает лопасть датчика со скоростью 1 об/мин, пока контролируемый продукт находится вне зоны ее перемещения. При достижении продукта уровня установки датчика фиксируется лопасть, вызывая перемещение двигателя между микропереключателями, после чего последовательно происходит переключение выходного контакта датчика и отключение двигателя. При снижении уровня продукта, пружина возвращает двигатель в исходное положение, лопасть освобождается, происходит включение двигателя, выходной контакт возвращается в исходное состояние.

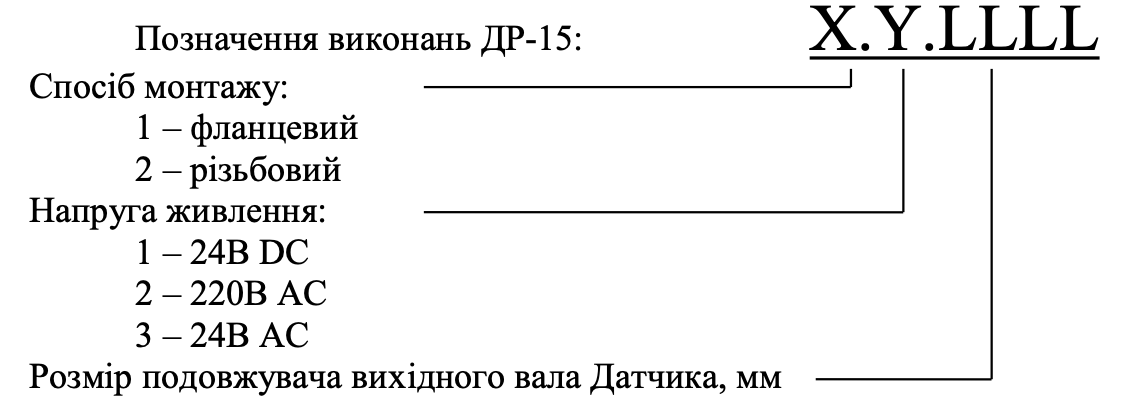

Технические характеристики:
Принцип действия	ротационный
Температура контролируемого материала	от -25°С до +50°С
Рабочее давление	1 атм.
Рабочий температурный диапазон	от -25°С до +60°С
Вес	до 1,5кг
Материал рабочей части датчика	нержавеющая сталь
Материал корпуса контроллера	алюминиевый сплав
Климатическое исполнение по ГОСТ 15150-69	УХЛ 1.1
Степень защиты по ГОСТ 14254-80	IP 65
Класс по способу защиты от поражения электрическим током	I
Питание	U _A_C =220-240В, P _потр-4Вт
Подключаемая нагрузка	U _AC=250В, I _AC=3А U _DC=30В, I _DC=2А
Режим срабатывания (на загрузку или выгрузку ёмкости)	Осуществляется выбором групп контактов NO / NC на разъеме XS2
Время срабатывания	1-2сек

Установка:

Датчик устанавливается на корпусе емкости по высоте контролируемого уровня. При необходимости отслеживания уровня на определенном расстоянии от верхней части емкости используется удлинитель рабочей части корпуса датчика. Запрещается устанавливать датчик уровня непосредственно в потоке продукта.

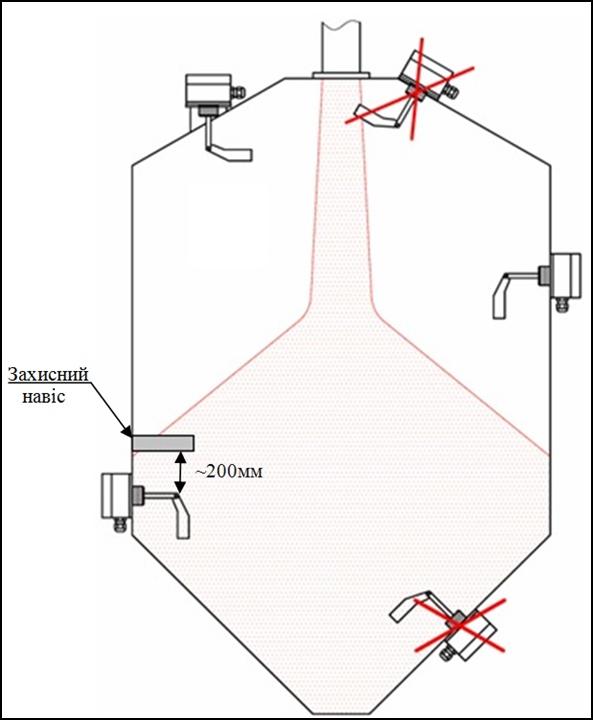

Рис. 1 Схема установки датчика ДР-15
