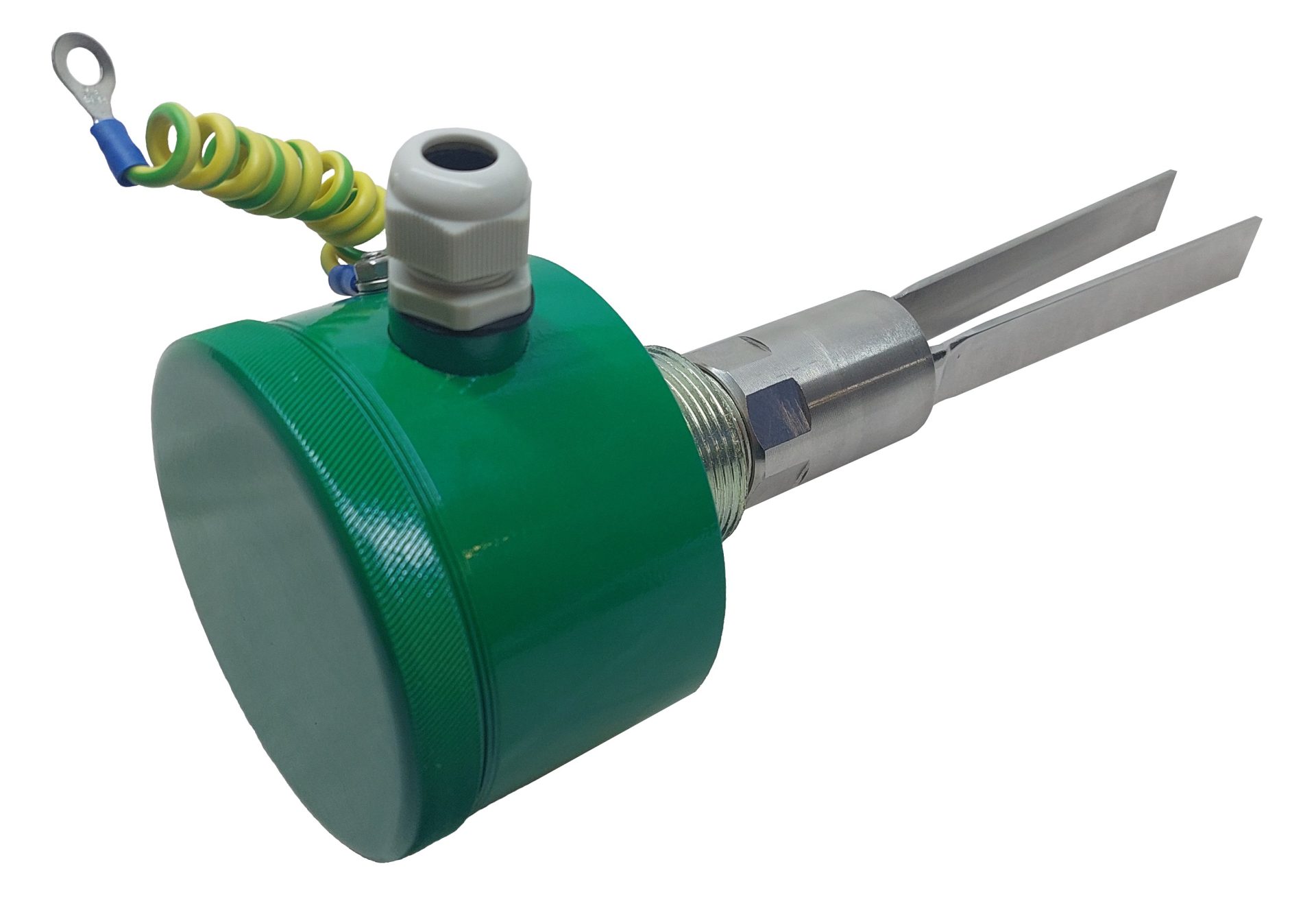

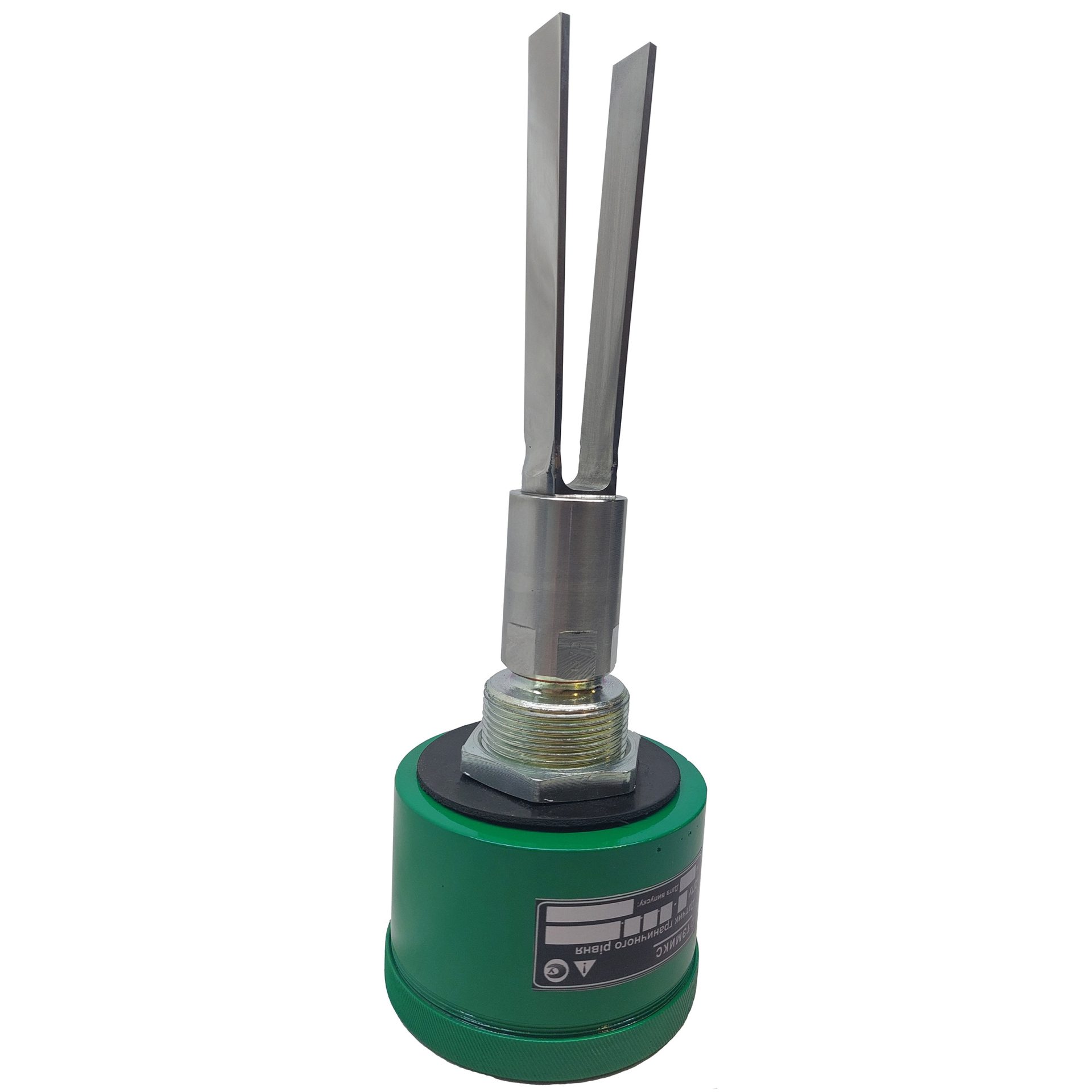

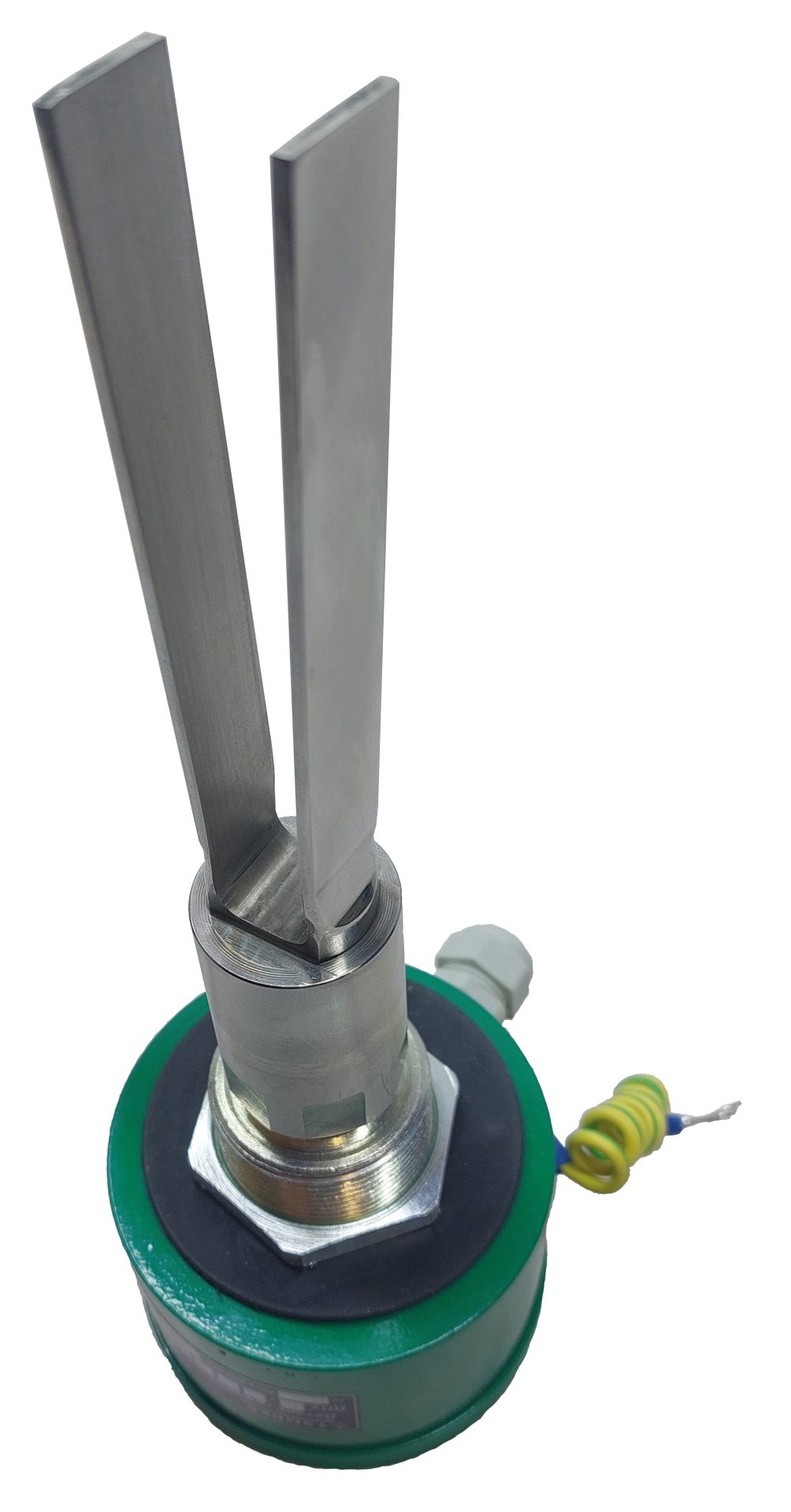

ВИБРАЦИОННЫЙ ДАТЧИК (СИГНАЛИЗАТОР) ПРЕДЕЛЬНОГО УРОВНЯ СЫПУЧИХ МАТЕРИАЛОВ ТИПА: ДПУ-10

9216,00 ₴ – 16608,00 ₴

Контроль предельного уровня сыпучих продуктов.

Описание

Область применения:

Датчик типа ДПУ предназначен для контроля предельного уровня сыпучих продуктов, находящихся в емкостях.

Принцип работы:

Вилка датчика вибрирует на своей резонансной частоте под воздействием пьезоэлектрических элементов, установленных внутри корпуса. При погружении вилки в контролируемый продукт или освобождении от него происходит изменение амплитуды колебаний, что в свою очередь регистрируется контроллером, который выдает команду на срабатывание сигнализации и включение/отключение нагрузки, подводимой к контактам реле электронного блока.

Популярные на рынке аналоги:

FineTek – SCNivelco – Nivoswitch
Vega – VegawaveSiemens – Sitrans
UWT – VibranivoООО «Микма» – ВС-340
Specita – SPEndress+Hauser – Soliphant

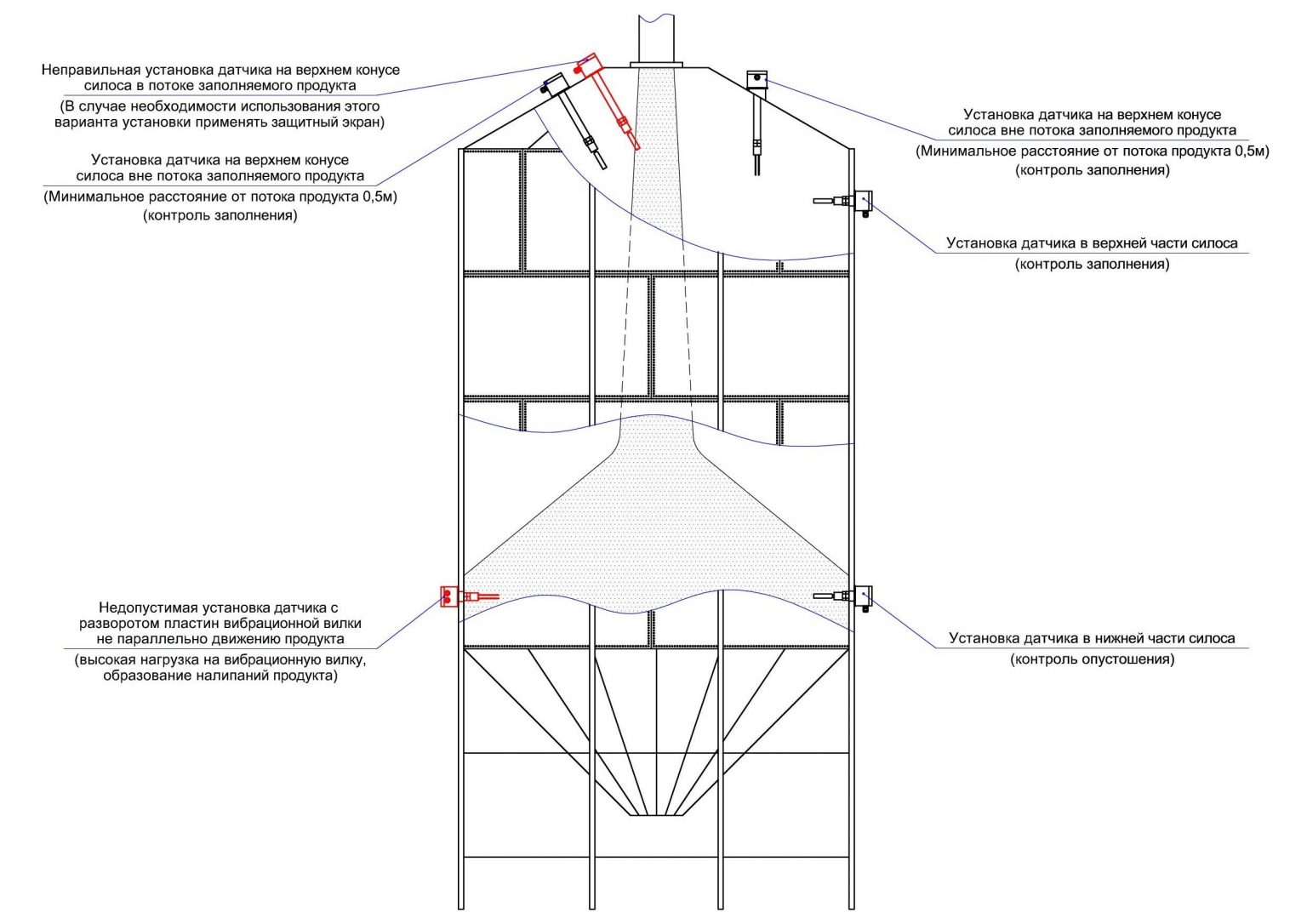

Установка:

Датчик устанавливается на корпусе емкости по высоте контролируемого уровня. При этом пластины вибрационной вилки должны располагаться параллельно движению продукта. При необходимости отслеживания уровня на определенном расстоянии от верхней части емкости используется удлинитель рабочей части корпуса датчика.

Технические характеристики

Температура контролируемого материала

от -40°С до +60°С

Рабочее давление

1 атм.

Рабочий температурный диапазон

от -40°С до +85°С

Вес

до 2,5 кг

Материал резонатора датчика

нержавеющая сталь

Материал корпуса контроллера

Сталь с антикоррозионным покрытием

Климатическое исполнение согласно ГОСТ 15150-69

УХЛ 1.1

Степень защиты согласно ГОСТ 14254-80

IP 65

Класс по способу защиты от поражения электрическим током

I

Питание

Uпит. AC =100-240В, Uпит. DС =24В±10%, I потреб=60мА

Коммутируемая нагрузка

I max = 8A, U max AC = 250В, U max DC = 24В

Режим срабатывания (верхний или нижний предел)

переключатель на плате:
включенный – верхний уровень;
отключено – нижний уровень.

Сигнализация срабатывания

включение светодиода на плате; замыкание контактов реле.

Время срабатывания

2-3сек

Техническая документация

Паспорт на ДПУ-10 удлинитель МЕНЕЕ 1м Паспорт на ДПУ-10 удлинитель МЕНЕЕ 1мПаспорт на ДПУ-10 удлинитель БОЛЕЕ 1м Паспорт на ДПУ-10 удлинитель БОЛЕЕ 1мСхема ДПУ-10 Схема ДПУ-10
