Электромеханический измеритель уровня ЛТВК-30.2

Электромеханический измеритель уровня ЛТВК-30.2 предназначен для измерения уровня сыпучих продуктов в силосах высотой до 35 м. Измерение производится опусканием груза на ленте из нержавеющей стали до касания с поверхностью продукта, после чего электродвигатель измерителя поднимает груз в исходное положение. Измеритель ЛТВК-30.2 устанавливается на крыше силоса (ёмкости) с помощью установочного патрубка, который обеспечивает герметичное соединение и компенсирует угол наклона крыши.

Корпус измерителя выполнен из стали, со степенью защиты IP54, имеется механизм очистки ленты от грязи и пыли. Установка измерителя возможна как внутри помещения, так и на открытом пространстве. Специальная форма груза позволяет измерять уровень практически любых сыпучих материалов (зерно, шрот, пеллеты, цемент, строительные смеси). Запыленность окружающей среды не влияет на точность измерений.

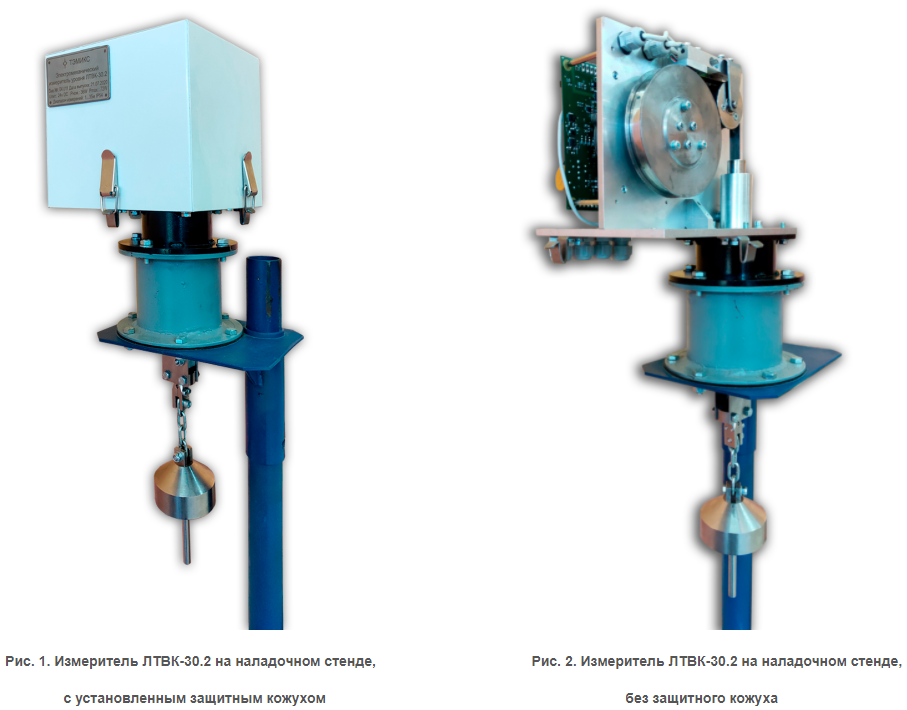

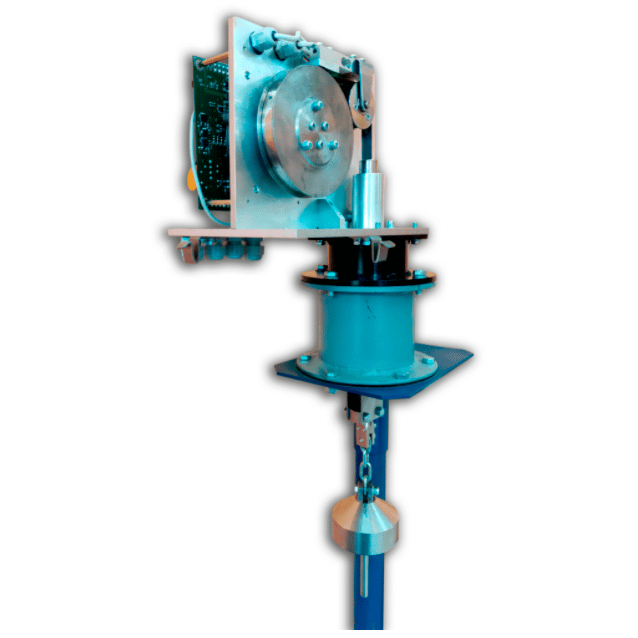

                                                                   Рис. 1. Измеритель ЛТВК-30.2 на наладочном стенде,                                        Рис. 2. Измеритель ЛТВК-30.2 на наладочном стенде,

                                                                                  с установленным защитным кожухом                                                                             без защитного кожуха



Монтаж измерителя ЛТВК-30.2 выполняется в соответствии с паспортом на Измеритель ЛТВК-30.2. Установка является несложной операцией и не требует применения специализированного инструмента.

Измеритель ЛТВК-30.2 управляется встроенным микроконтроллером и имеет средства самодиагностики, а так же набор датчиков для измерения параметров работы и определения внештатных ситуаций.

Минимальный ресурс нержавеющей ленты – 40 000 измерений. Нержавеющая лента является расходным материалом. При выполнении 40 000 измерений, необходимо заменить ленту. Запасная лента поставляется на барабане, который устанавливается вместо барабана с изношенной лентой.

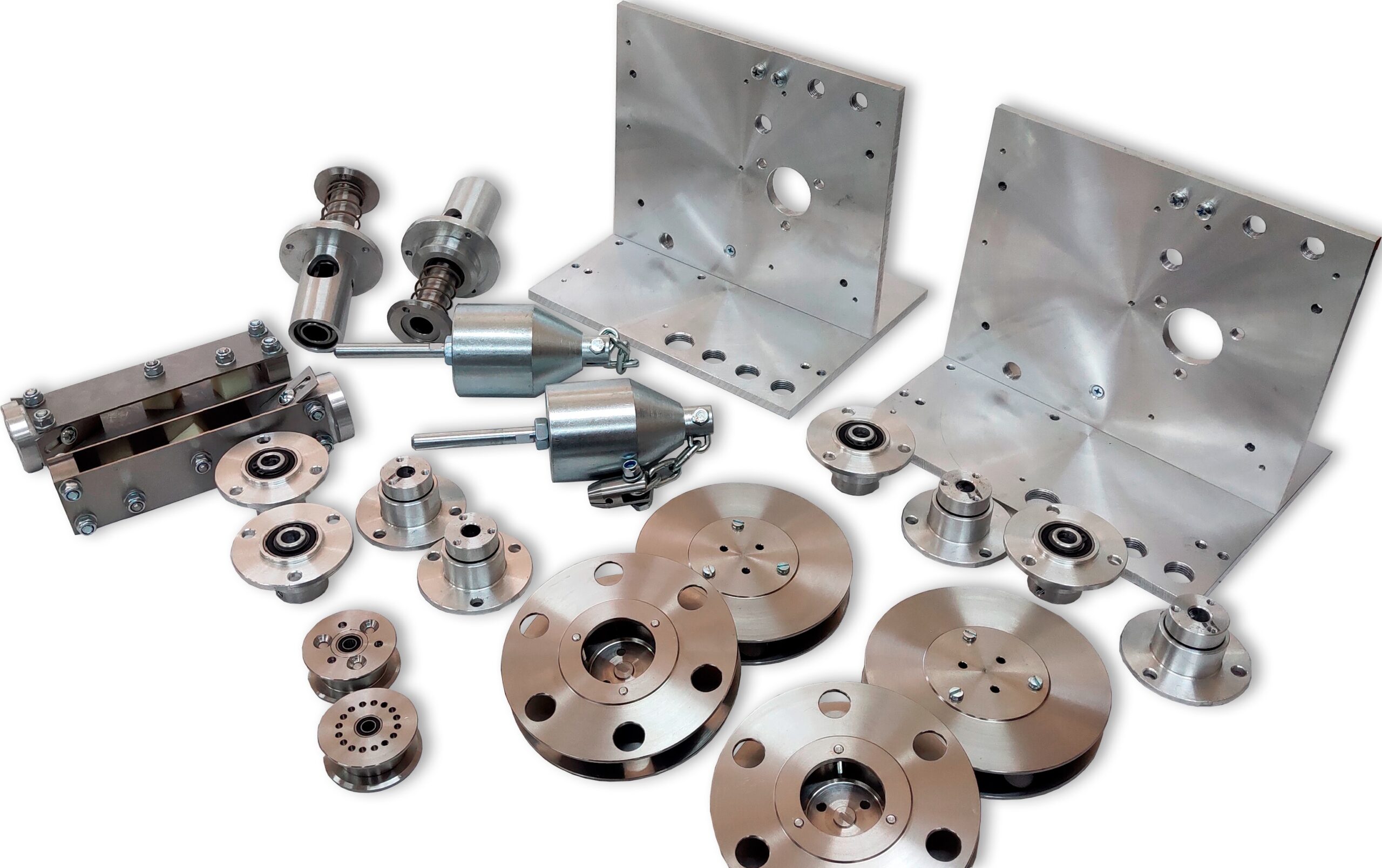

Рис. 3. Детали измерителя ЛТВК-30.2 перед сборкой

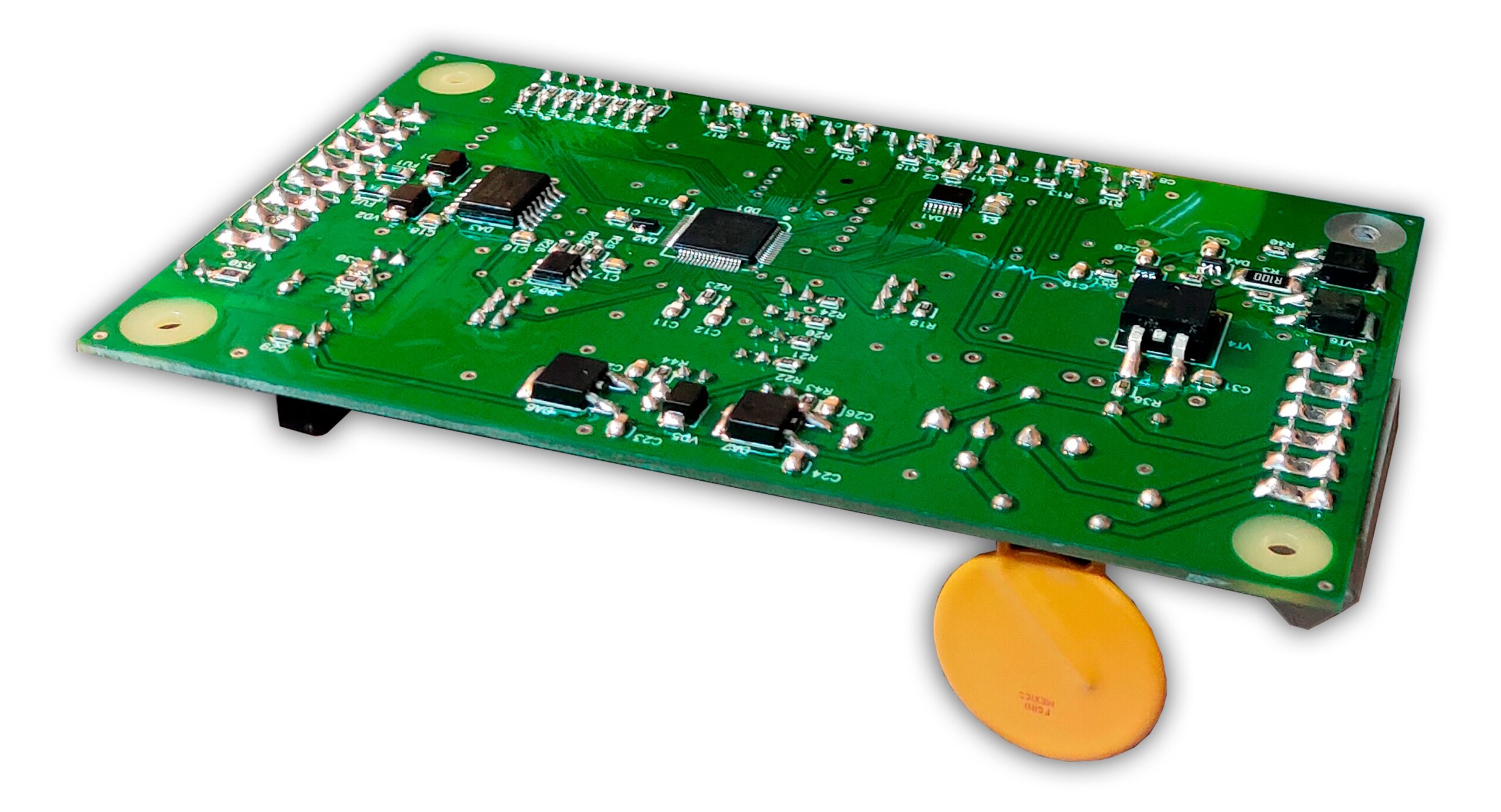

Рис. 4. Контроллер измерителя ЛТВК-30.2


Измеритель уровня ЛТВК-30 поставляется в двух вариантах применения: автономном (см. Рис. 5) и автоматизированном (см. Рис. 6)

1. Автономный вариант.

            Комплект поставки:

            1. Электромеханический измеритель уровня ЛТВК-30.2.

            2. Выносной пост управления и индикации ВПУ-02 с защитным боксом.

            3. Источник питания.

            4. Установочный патрубок.

            5. Паспорт на электромеханический измеритель уровня ЛТВК-30.2.

           Дополнительно, по согласованию с Заказчиком поставляются соединительные кабели.

           Пост ВПУ-02 оснащен ЖК-дисплеем и кнопками, с помощью которых производится индикация результатов измерений, управление работой измерителя ЛТВК-30.2 и его диагностика.

            Пост ВПУ-02 поставляется в защитном металлическом боксе и устанавливается в удобном для обслуживания месте, как правило, на нижней части силоса.

            Один пост ВПУ-02 предназначен для работы как с одним так и с группой измерителей ЛТВК-30.2. в количестве до 63 шт. Группа измерителей работающая от одного поста ВПУ-02 объединяется при этом в сеть стандарта RS-485, протокол связи Modbus.



2. Автоматизированный вариант.

            Комплект поставки:

            1. Электромеханический измеритель уровня ЛТВК-30.2.

            2. Программное обеспечение "Измеритель уровня ЛТВК" (на флэш-накопителе).

            3. Блок преобразователь интерфейса (RS-485/USB) и защиты линии БПЗ-4.

            4. Источник питания.

            5. Модуль защиты линии МЗЛ-1.

            6. Установочный патрубок.

            7. Паспорт на электромеханический измеритель уровня ЛТВК-30.2.



   Дополнительно, по согласованию с Заказчиком поставляются соединительные кабели.

           Управление работой измерителя производится с ПК с помощью ПО «Измеритель уровня ЛТВК». ПО «Измеритель уровня ЛТВК» позволяет формировать отчеты об изменении уровня продукта в силосе и сохранять их в базе данных, а также производить диагностику состояния измерителя ЛТВК-30.2. Измерения уровня могут производиться по графику, заданному оператором.

            Измерители ЛТВК-30.2 могут объединяться в сеть с управлением от одного ПК (интерфейс RS-485, протокол связи Modbus), а также интегрироваться в SCADA-систему «верхнего» уровня.

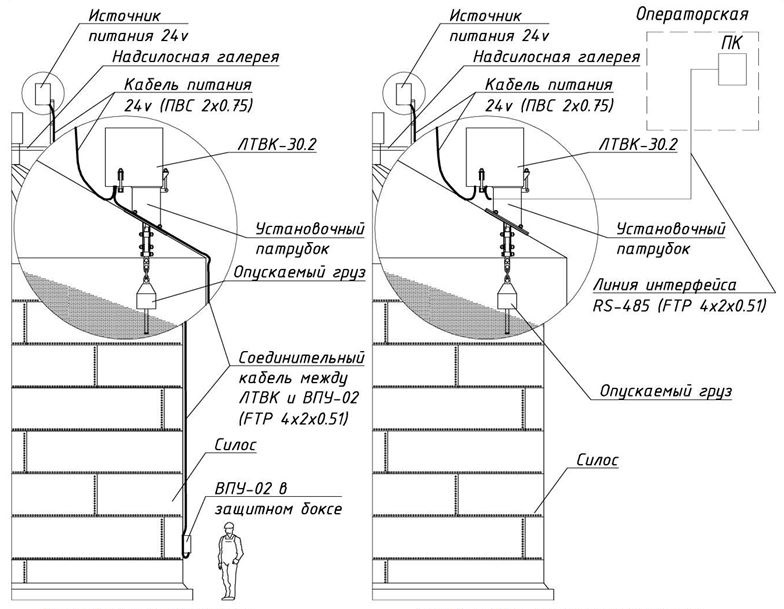

      Рис. 5 Автономный вариант                                                   Рис. 6. Автоматизированный вариант

 применения измерителя ЛТВК-30.2                                              применения измерителя ЛТВК-30.2

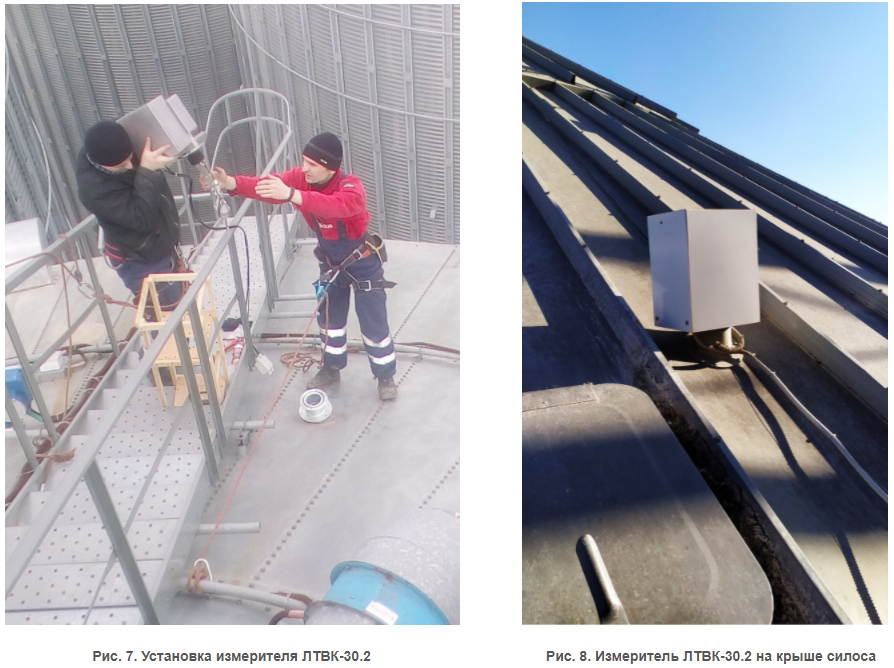

                          Рис. 7. Установка измерителя ЛТВК-30.2                                             Рис. 8. Измеритель ЛТВК-30.2 на крыше силоса



Основные технические характеристики:

Диапазон измерений

1..35 м

Точность измерения

±2 см

Материал корпуса

металл

Габаритные размеры

270х200х670

Вес

11 кг

Степень защиты

IP 54

Диапазон рабочих температур

-30 до +70 ºС

Напряжение питания

24 В, DC

Номинальная потребляемая мощность

36 Вт

Выходной сигнал

RS-485 (Modbus)



Более подробную техническую информацию вы можете прочитать в паспорте ЛТВК-30.2.
Скачать или посмотреть паспорт можно по ссылке: Паспорт измерителя уровня ЛТВК-30.2
