РАЗВЕТВИТЕЛЬ-ПОВТОРИТЕЛЬ ИНТЕРФЕЙСА РПИ-4

Прибор предназначен для создания ответвлений в топологии сети интерфейса RS-485, увеличения максимально допустимой длины кабельных линий сети, увеличения ее погрузочной способности и как следствие увеличения количества устройств в ней.

Описание

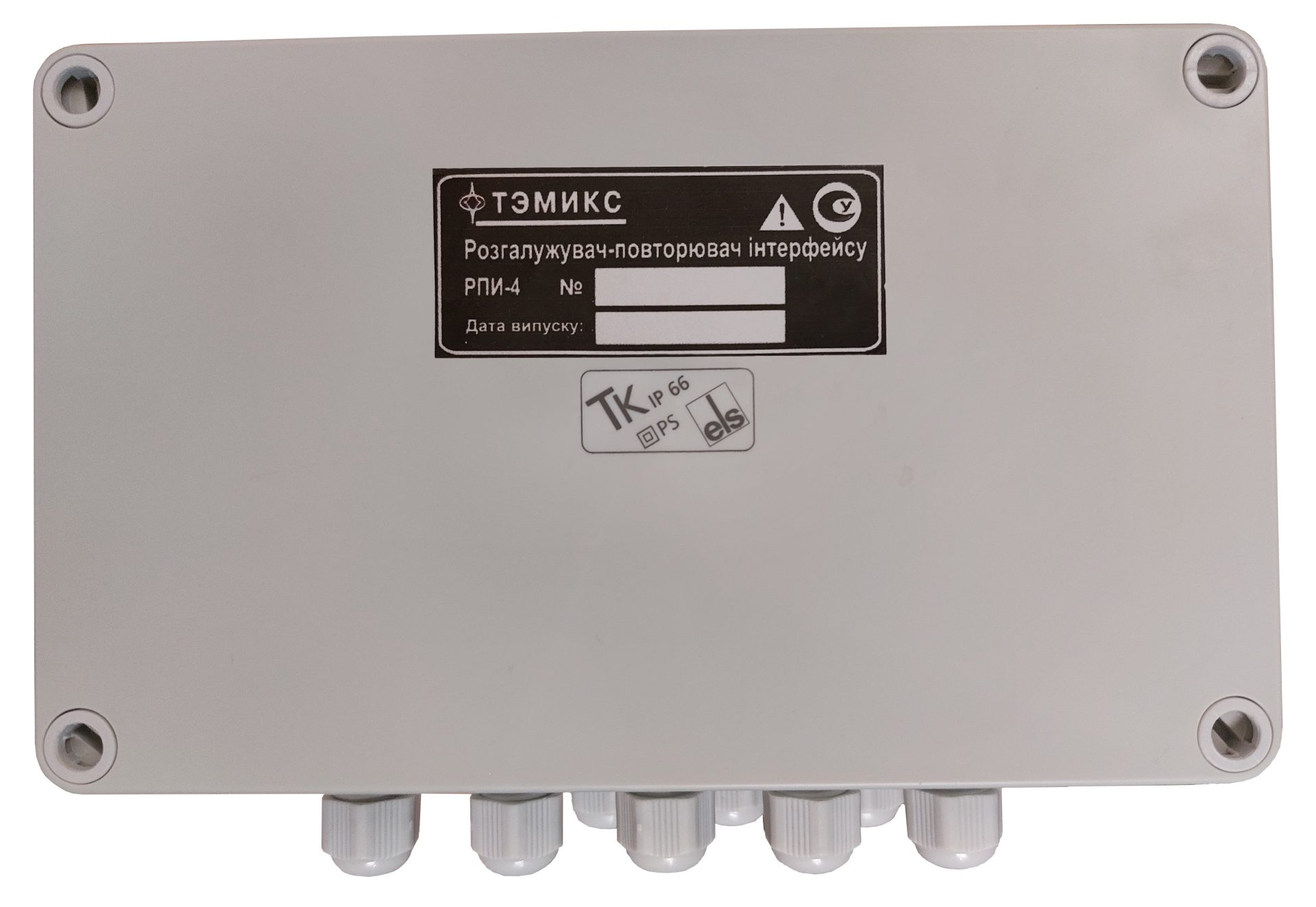

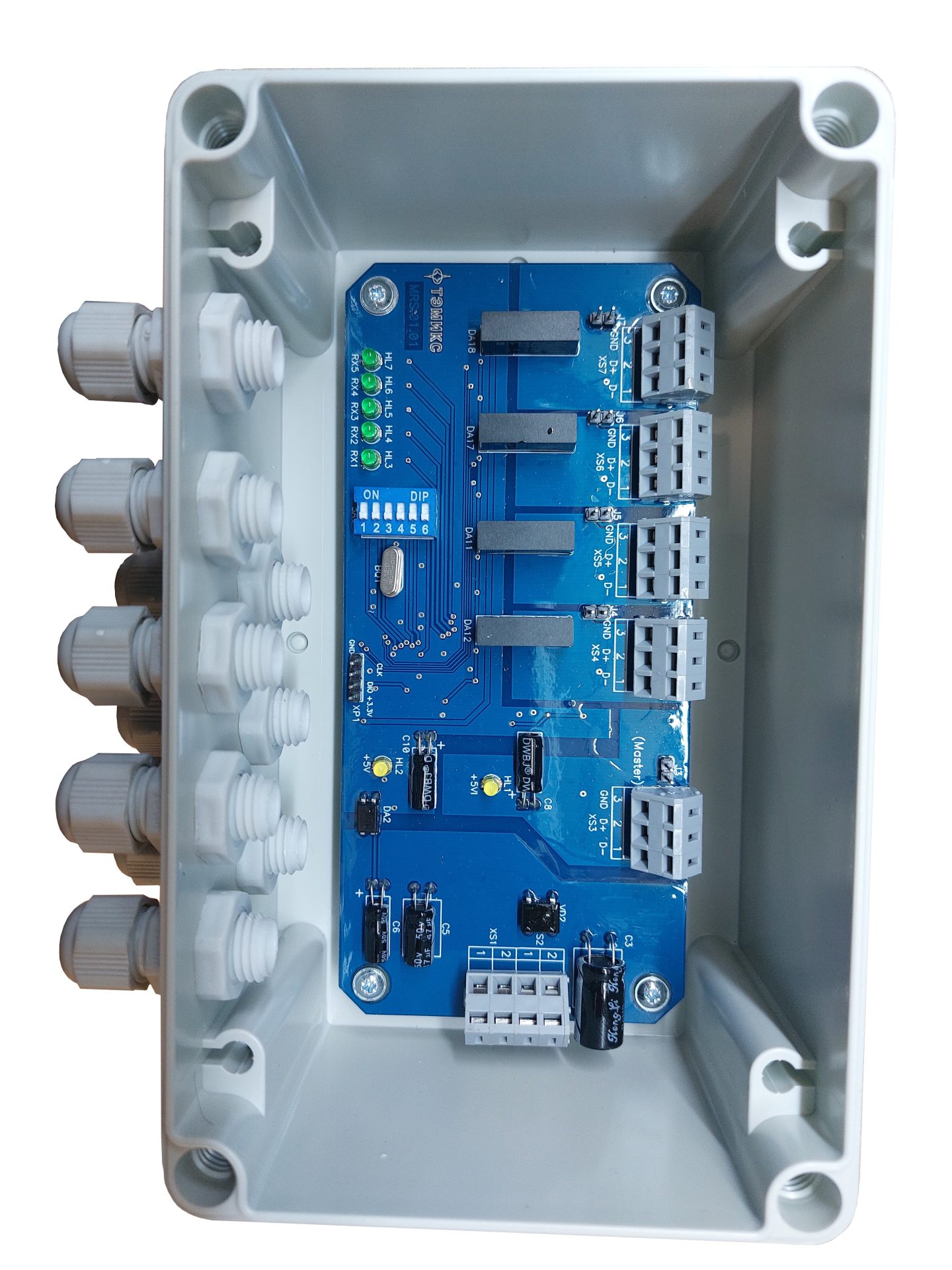

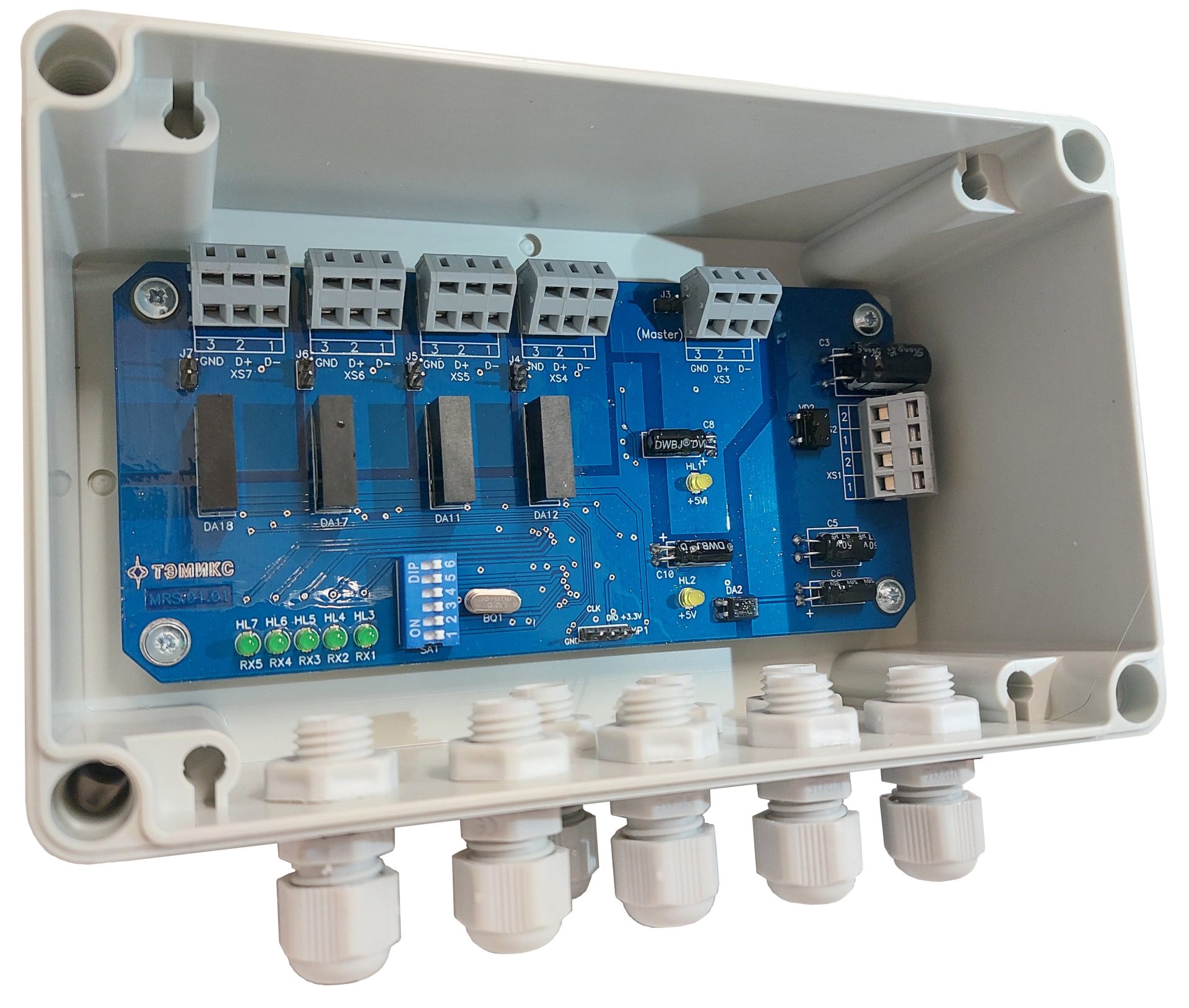

Все электронные компоненты Прибора установлены на одной печатной плате, внешней вид которой изображен на рисунке 1. Плата Прибора расположена в пластмассовом корпусе со степенью защиты IP65

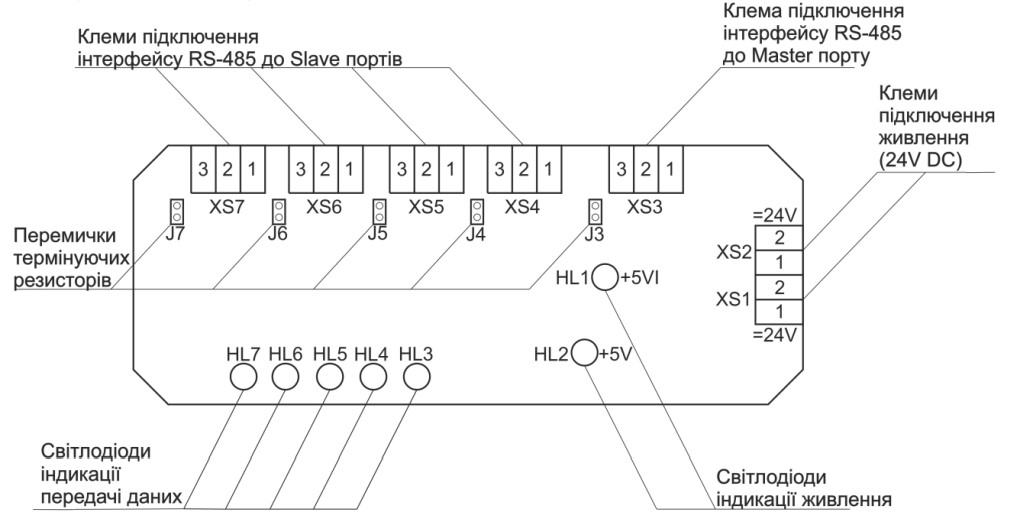

Рисунок 1. Общий вид платы РПИ-4

Прибор снабжен пружинными клеммами для подключения источника электрического питания и линий трехпроводящего интерфейса RS-485.
Все порты интерфейса RS-485 гальванически развязаны между собой и имеют защиту от превышения напряжения.
Прибор позволяет подачу питающего напряжения на него в любой полярности.
Прибор не требует настройки или дополнительной калибровки. Управление направлением передачи осуществляется автоматически.
Прибор имеет два светодиода индикации, свидетельствующие о наличии питания и 5 индикаторов отображающих прохождение данных через соответствующие каналы.
Расположение клемм, индикаторов и перемычек приведены на рисунке 1.

Технические характеристики

Количество Master портов

1 шт.

Количество Slave портов

4 шт.

Интерфейс Master/Slave

RS-485

Скорость передачи данных

9600 бод/с

Напряжение испытания гальванической изоляции

1.5 кВ

Напряжение питания от

16 до 30 В, DC

Потребляемая мощность

не больше 3 Вт

Рабочая температура

-40…+60 ℃

Влажность

0…95%

Габаритные размеры, В х Ш х Г

118х110х90 мм

Масса

0,4 кг

Степень защиты

IP65

[en]Number of Master ports

1 unit

[en]Number of Slave ports

4 units

[en]Master/Slave interface

RS-485

[en]Data transmission rate

9600 baud/s

[en]Isolation Voltage

1.5 kV

[en]Power supply voltage

from 16 to 30 V, DC

[en]Power consumption

not more than 3 W

[en]Operating temperature

-40…+60 ℃

[en]Humidity

0…95%

[en]Overall dimensions, H x W x D

118 x 110 x 90 mm

[en]Weight

0.4 kg

[en]Protection rating

IP65
