ТЕРМОПОДВЕСКА ТП-ДМ

Измерение температур в зерновой насыпи.

Описание

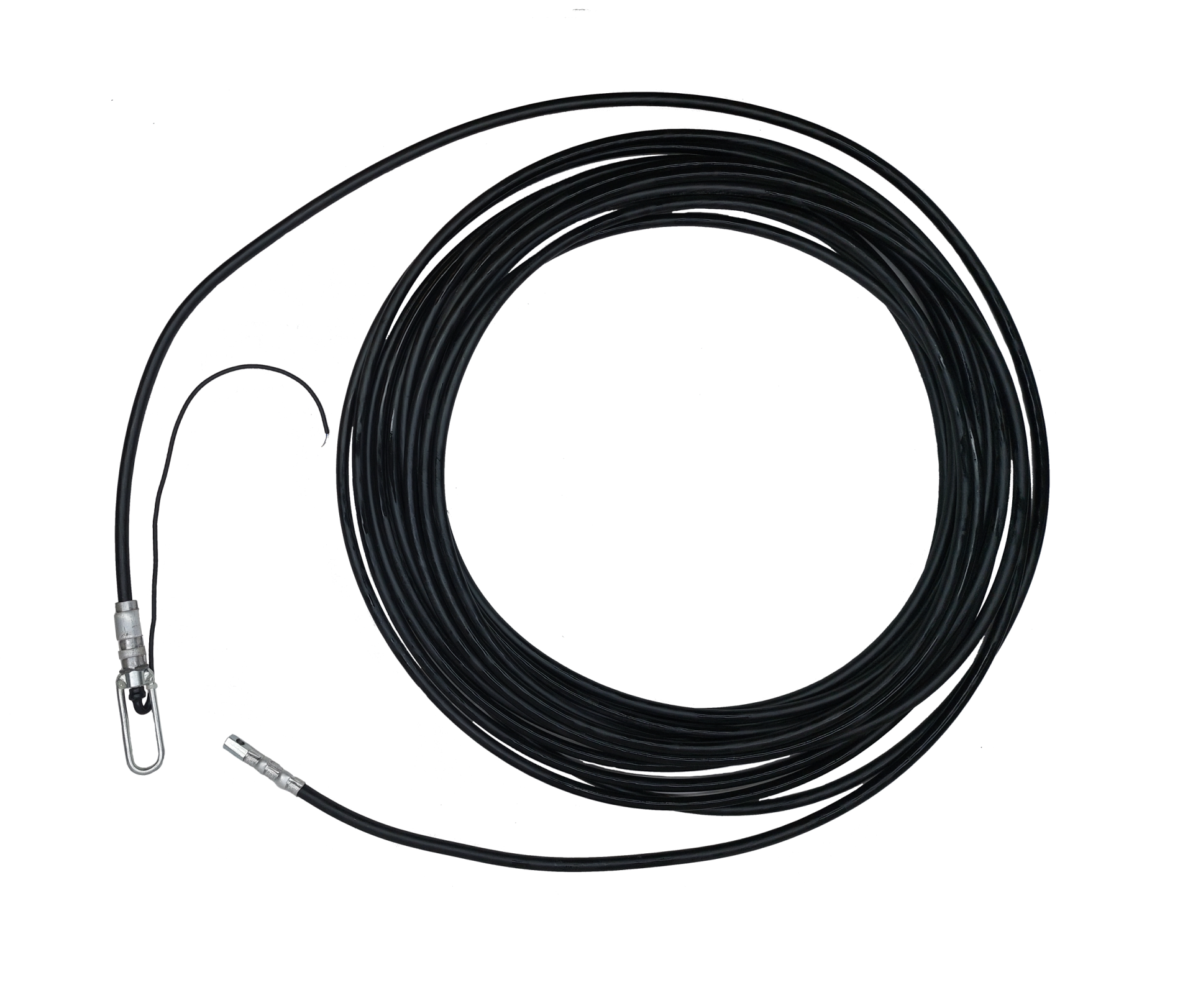

Термоподвеска ТП-ДМ (цифровая термоподвеска) Ø 12 мм представляет собой первичный измерительный прибор, предназначенный для непосредственного контактного измерения температуры зернопродуктов в силосах элеваторов, напольных складах, металлических емкостях. Термоподвеска типа ТП-ДМ разработана для минимизации нагрузки на крышу металлического силоса до значений 1000-1200 кг., в зависимости от длины термоподвески.

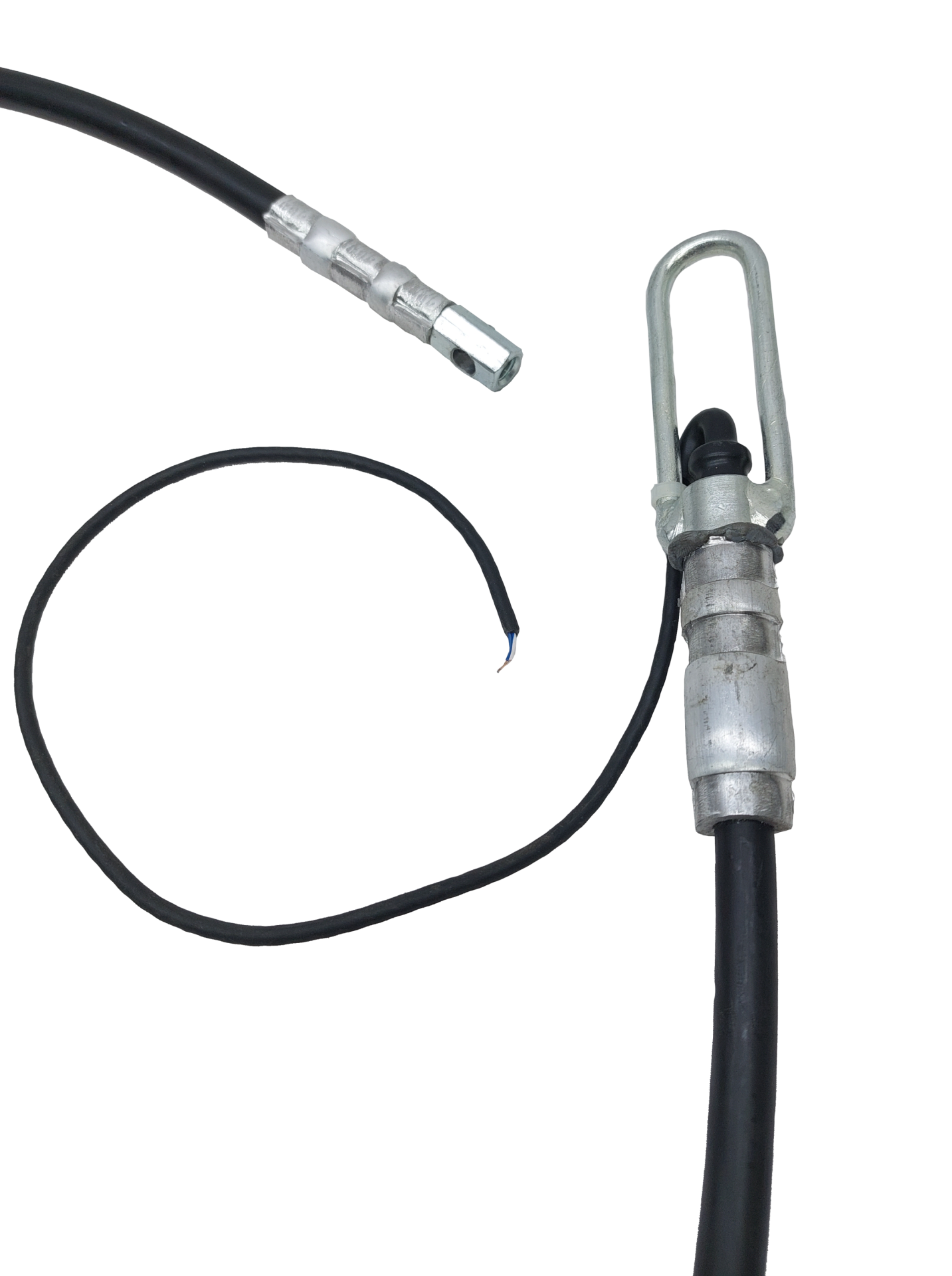

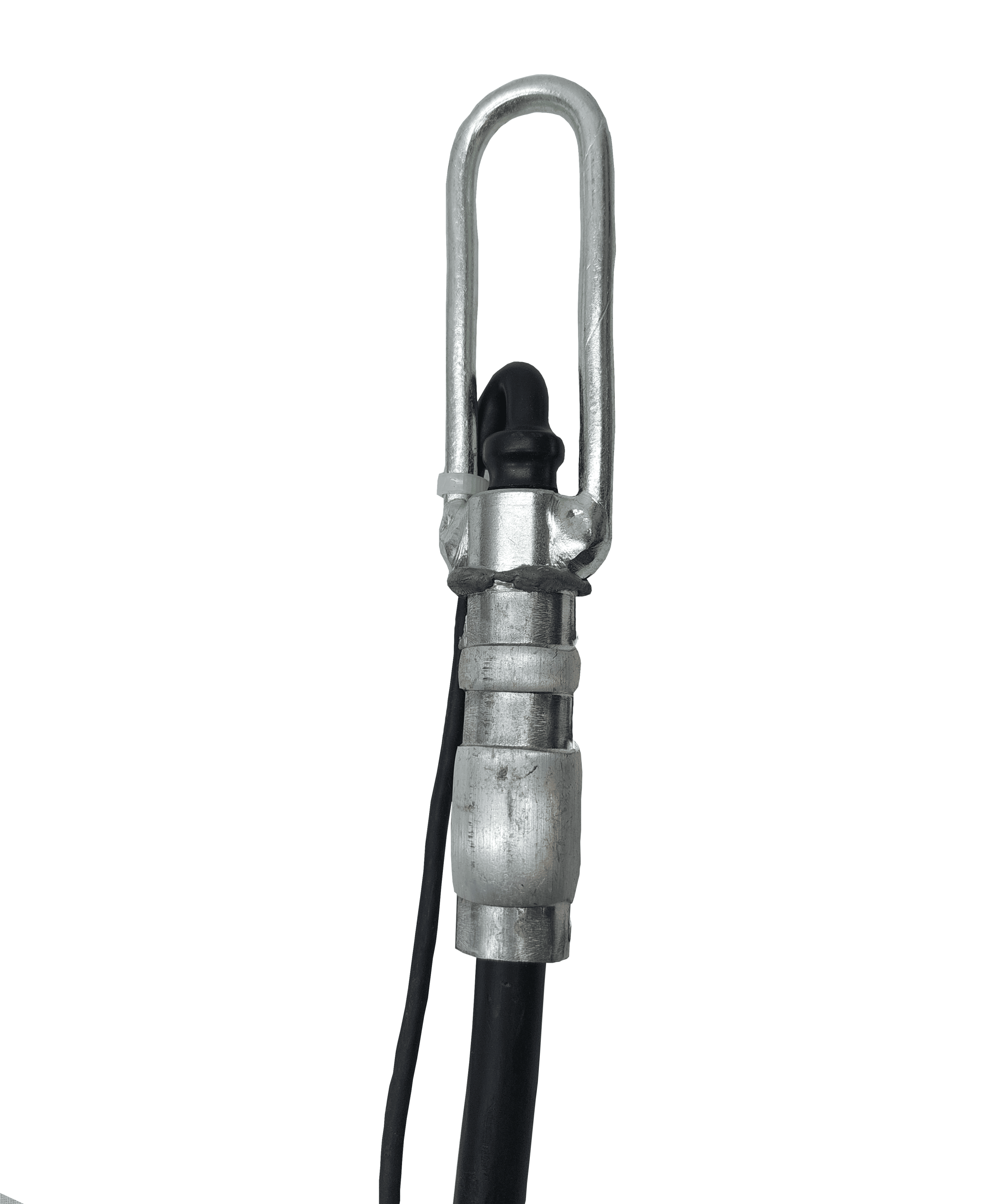

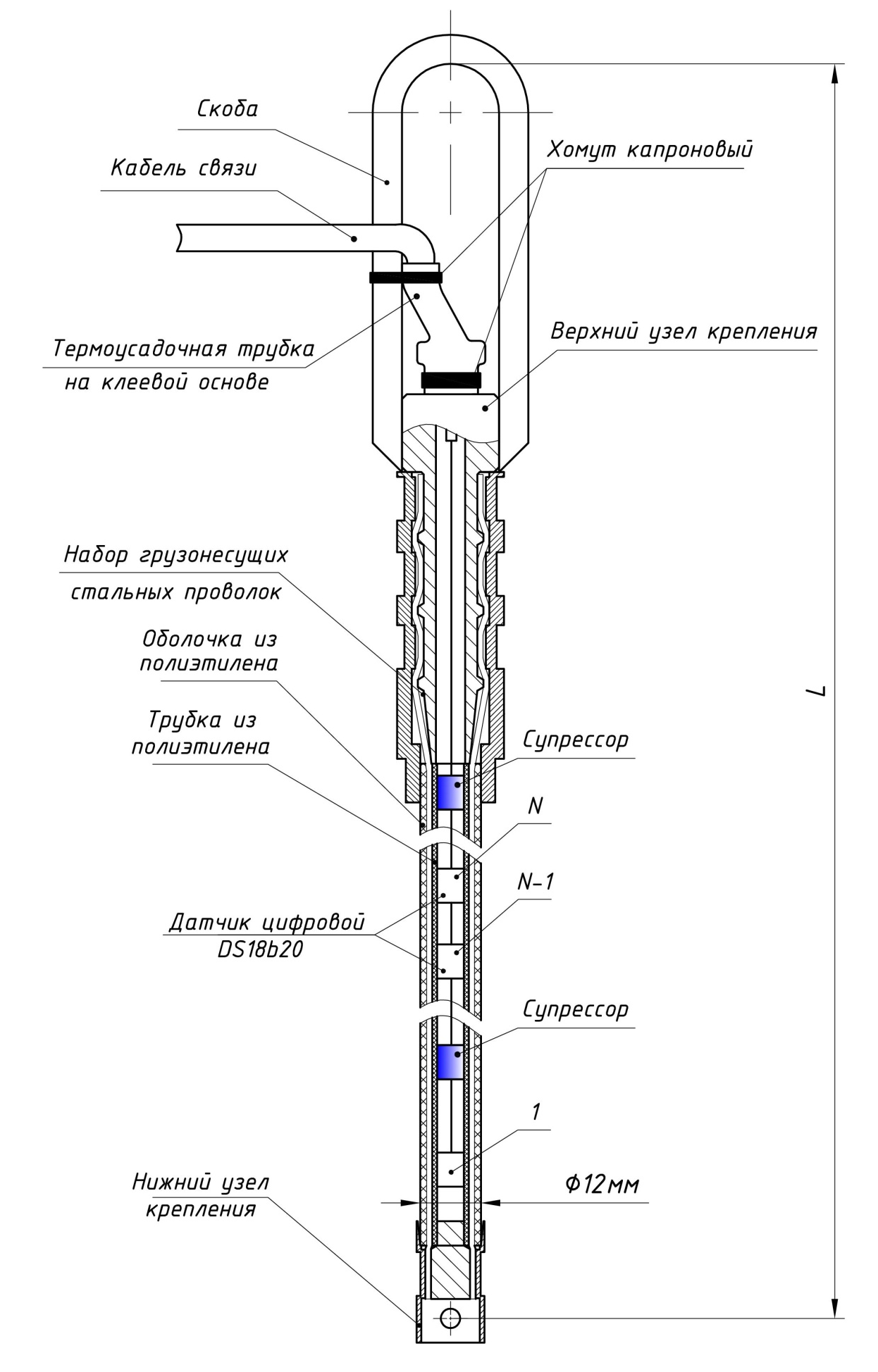

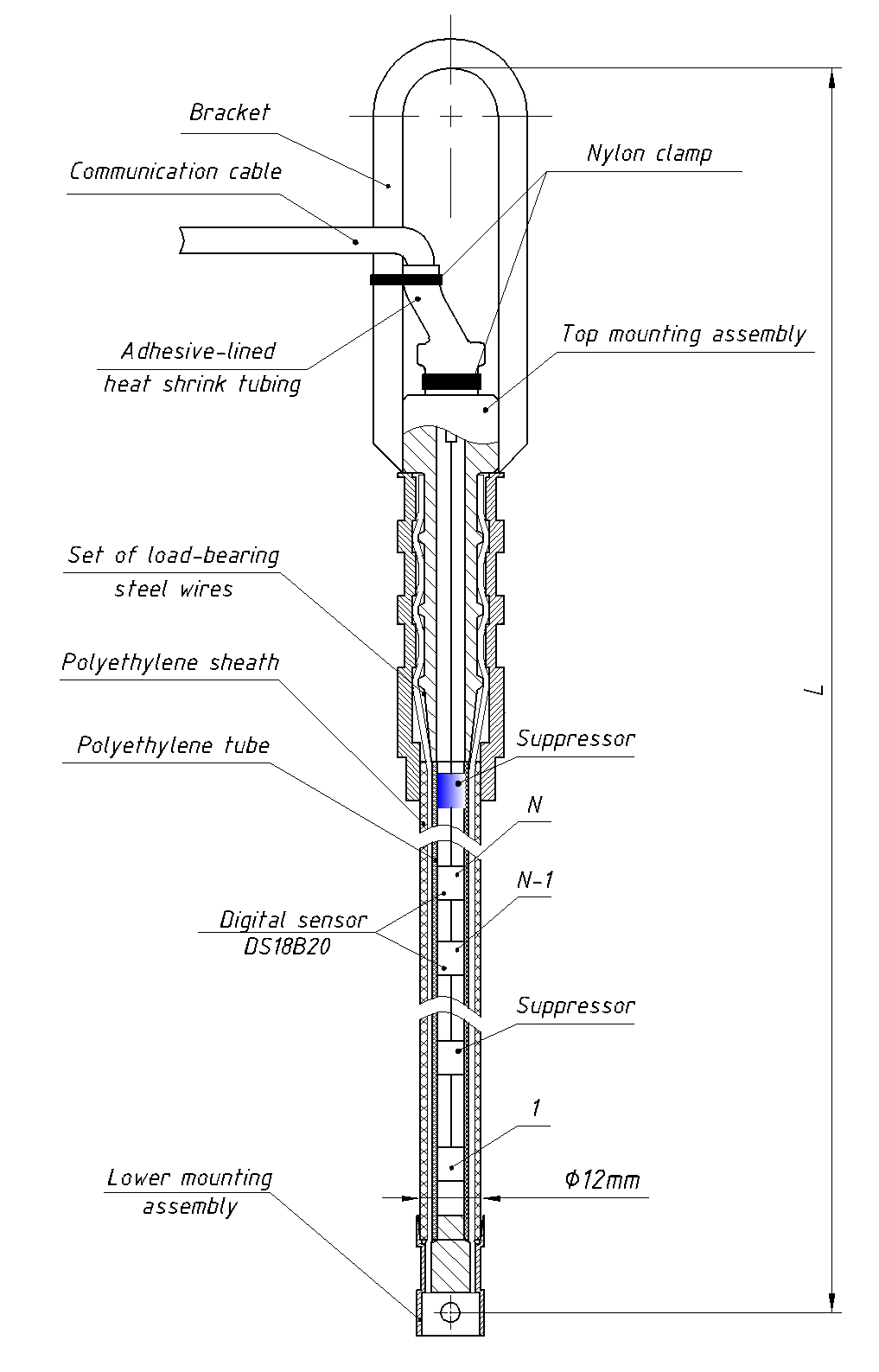

Конструктивно термоподвеска выполнена в виде гладкого кабеля, с элементами крепления на концах: снаружи полиэтиленовая оболочка, далее набор грузонесущих стальных проволок, под ними полиэтиленовая трубка , внутри которой размещается шлейф с цифровыми датчиками температуры DS18b20 производства компании Maxim Integrated. Термоподвеска может содержать от 1 до 24 датчиков в зависимости от её длины и области применения. Кабель связи обеспечивает обмен данными с термоподвеской ТП-ДМ по интерфейсу 1-Wire с использованием сетевого протокола MicroLAN.

Технические характеристики

Разрешающая способность

не более 0,1 ºС

Основная погрешность измерений

не более ±1,5%

Количество датчиков в термоподвеске

до 24

Интерфейс

1-Wire

Диаметр

12 мм

Материал внешней оболочки

полиэтилен

[en]Resolution

no more than 0.1 ºC

[en]Measurement accuracy

no more than ±1.5%

[en]Number of sensors in the thermal probe

from 1 to 24

[en]Interface

1-Wire

[en]Diameter

12 mm

[en]Material of the outer sheath

polyethylene
